Resistor Specifier

Enter component parameters and allow us to specify your resistor:

Mounting  Resistance  Tolerance
    %

Min Power  TCR
Watts



Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number

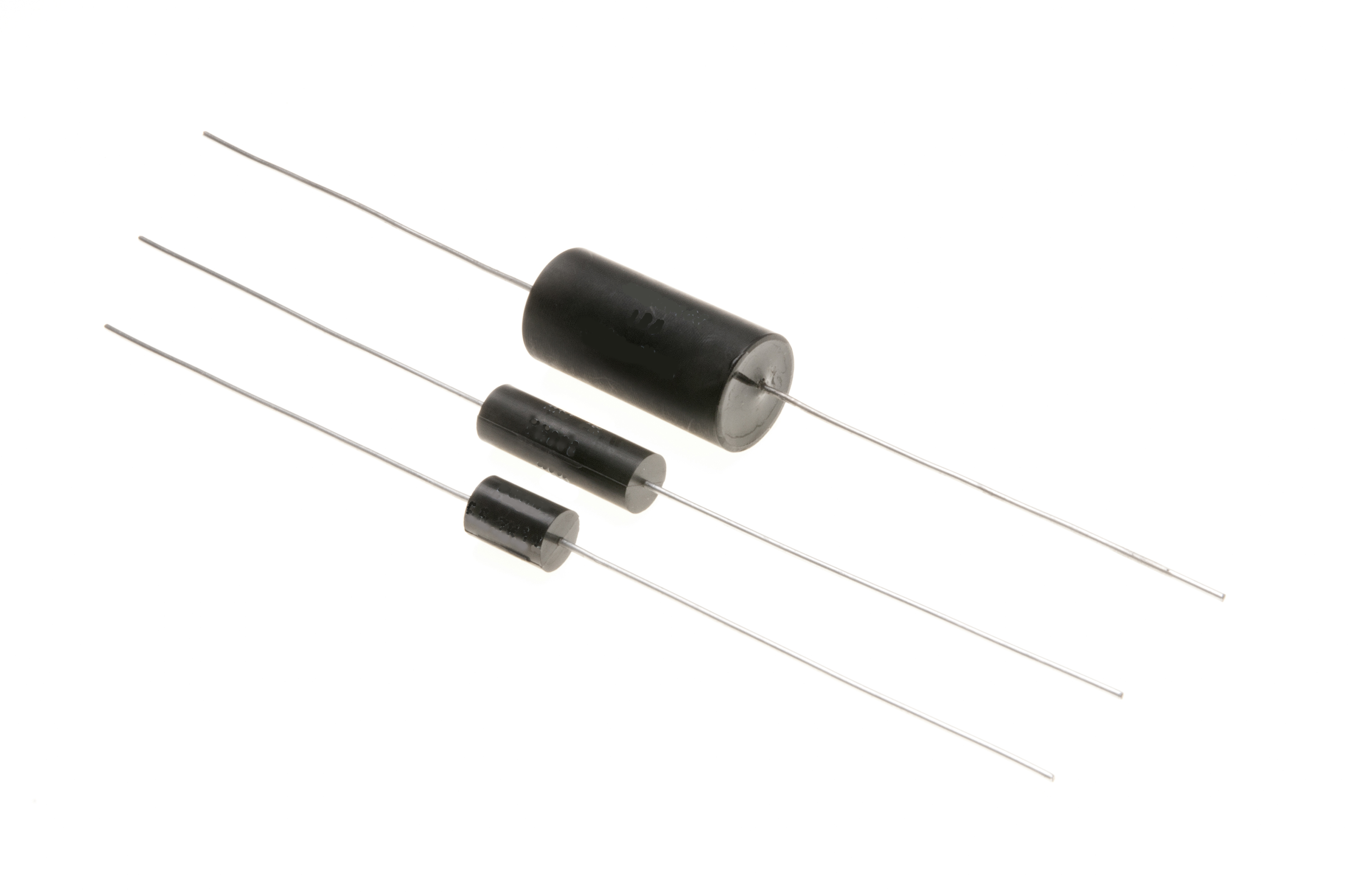

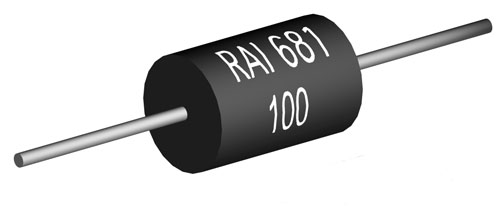

Wirewound Precision
0.05 to 2
0.1 to 6000000
0.005
1
100, SM, PC
Wirewound
0.5 to 4
0.005 to 50000
0.05
20
S & SL

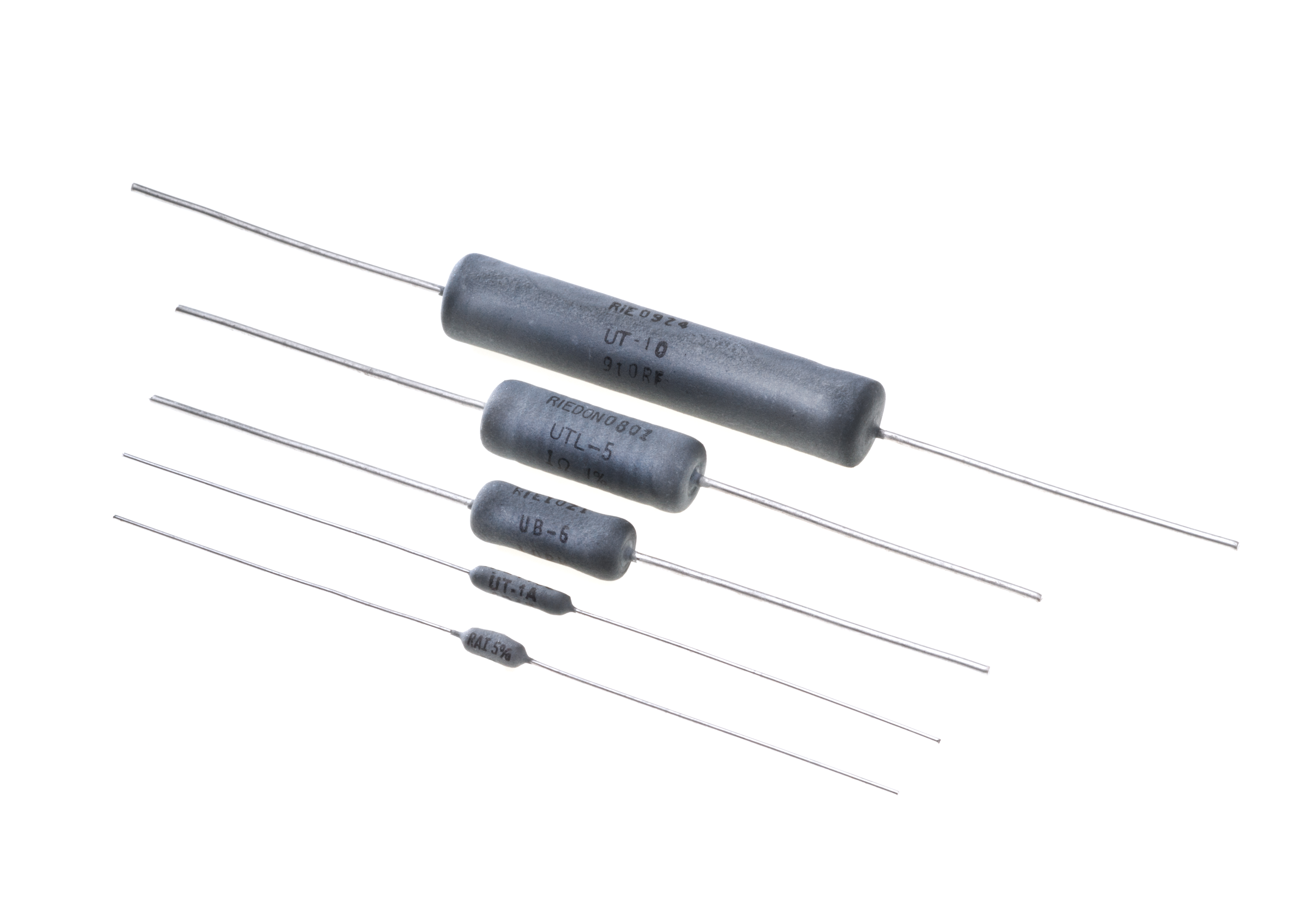

Wirewound Silicone Coated
0.1 to 13
0.005 to 260000
0.01
20
UT
Wirewound Silicone Coated
1 to 18
0.005 to 260000
0.01
20
UB

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Wirewound Vertical Ceramic
2 to 10
0.01 to 91000
0.01
20
UV
Wirewound Horizontal Ceramic
2 to 15
0.01 to 90000
0.01
20
UW
Anti-Sulfur Thick Film Chip Resistors
0.05 to 1
1 to 10000000
0.5
100
ASC
High Power Metal Clad Braking Resistors
60 to 500
0.1 to 1000
1
260
BR & BRT

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Slim Profile High Power Metal Clad Braking Resistors
100 to 500
1 to 5000
1
260
BRS
Thin Film Chips
0.0625 to 0.5
1 to 2000000
0.01
5
CAR
Wire Bondable Thick Film
0.05 to 0.25
10 to 1000000000000
5
50
CBR
CFB Class T Fuse Block
110 to 400
0 to 0
0
0
CFB

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number

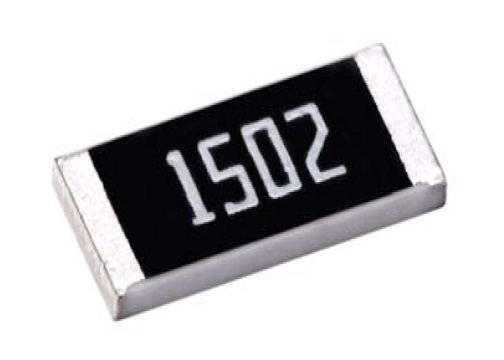

Thick Film Chip
0.05 to 1.5
1 to 10000000
0.5
50
CHR
Thick Film Chip
0.05 to 1
1 to 10000000
1
100
CLR
Current Sensing Chip Resistor
0.06 to 2
0.01 to 1
1
100
CLS
Thin Film Chip
0.066 to 0.25
1 to 4700000
0.05
5
CMF

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Thick Film Chip
0.1 to 0.25
0.1 to 500000000
0.5
50
CRS
Thick Film Chip
0.35 to 2
0.1 to 100000000
0.5
50
CRW

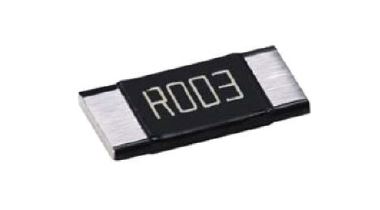

Metal Strip Chip Resistor
1 to 3
0.0005 to 0.015
1
50
CSR
Power Current Sense Chip Resistor
1 to 3
0.0005 to 0.2
1
25
CSRL

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
FB Class T Fuse Block
110 to 400
0 to 0
0
0
FB
Foil (CuNiMn)
0 to 40
0.01 to 100
0.25
15
FHR 2-3025, 3818
Foil (CuNiMn)
350 to 2500
0.001 to 500
0.1
15
FHR 2/4-8065, 80110, 80216, 80320, 80370
Foil (CuNiMn)
0 to 40
0.001 to 50
0.1
15
FHR 4-2321

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Foil (CuNiMn)
0 to 40
0.001 to 100
0.1
15
FHR 4-3825, 3825H, 4618
Foil (CuNiMn)
60 to 80
0.001 to 100
0.1
15
FPR FNR 2-T227, 4-T227
Foil (CuNiMn)
1 to 2
0.001 to 100
0.1
15
FPR 2-1617, 1623, 2614
Foil (CuNiMn)
0 to 30
0.002 to 20
0.1
15
FPR 2-T218

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Foil (CuNiMn)
0 to 15
0.002 to 50
0.1
15
FPR FPS 2/4-T220 T221
Thick Film
0.5 to 2
1000000 to 1000000000000
0.25
25
GST
High Pulse Power Resistors
3 to 10
10 to 20000
2
200
HPP
Thick Film
0.7 to 15
1000 to 100000000
1
100
HTE

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Thick Film
0.05 to 1.5
10000000 to 1000000000000
0.25
25
HVC
Thick Film
1 to 3
1000000 to 10000000000000
0.25
25
HVR
Thick Film Chip
0.125 to 1.5
100000 to 10000000000000
0.25
25
HVS
Class T Current Limiting Fuses
110 to 400
0 to 0
0
0
JLLN

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Thick Film
50 to 100
0.1 to 100000
1
50
KPR KHR 2-T218
Thick Film
0 to 100
0.05 to 5000000
1
50
KPR KHR 2/4-T227
Metal Film
0.4 to 0.65
1 to 200000
0.05
3
MF2200
Metal Film
0 to 0.4
1 to 3000000
0.05
3
MF4115

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Metal Film
0 to 0.1
100 to 100000
0.1
5
MF4200
Metal Film
0 to 2
10 to 1000000
0.01
5
MFP
Chip Shunt Resistor
3 to 5
0.0005 to 0.004
1
50
MNRS
Metal Oxide
1 to 2
10 to 1000000
5
200
MOR

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Metal Element
1 to 5
0.005 to 0.1
1
20
MS
Metal Element
1 to 5
0.005 to 0.1
1
20
MSR
Metal Element Molded
1 to 10
0.003 to 0.1
0.1
120
MT
ANL Fuse Block
50 to 500
0 to 0
0
0
NFB

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number

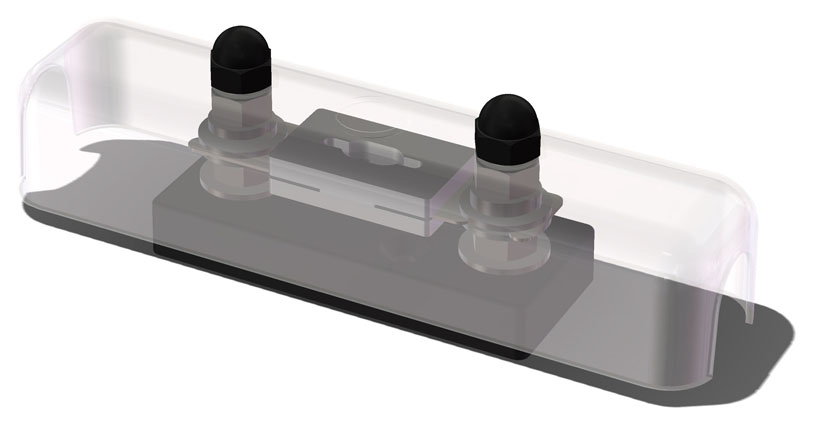

Fuse Holder for ANL type fuses
1 to 1
1 to 1
1
1
NFB2
Thick Film
0 to 30
0.02 to 100000
1
50
NPR NPS 2-T220 NHR NHS 2-T220 T221
Thick Film
0 to 25
0.025 to 10000
1
100
NPS 2-T126
Thick Film (Pulse)
0.125 to 1.5
1 to 20000000
5
100
PCR

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Low TCR Current Sense Resistor
3 to 40
0.005 to 20
0.5
2
PCS
Thick Film
10 to 50
0.02 to 51000
0.1
50
PF2200
Thick Film
200 to 600
0.1 to 1000000
1
100
PF2270
Thick Film
0 to 140
0.02 to 51000
1
50
PF2470

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Thick Film Power SMD
0.5 to 25
0.1 to 51000
1
100
PFC
Thin Film
0 to 35
0.01 to 51000
1
50
PFS35
Metal Film
0.6 to 3
0.22 to 1000000
1
250
PMF
Positive Temperature Coefficient Heaters
10 to 20
20 to 250
10
0
PTC

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Current Sensing Shunt
77 to 173
0.0001 to 0.0005
1
100
RCS
Thin Film
0.125 to 2
10 to 1000000
1
25
RMF
Base Mounted Shunt
0.25 to 120
0.0000417 to 0.02
0.25
15
RS
RSDIN
4000 to 6000
0.00001 to 0.000015
0.5
20
RSDIN

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
DC Ammeter Shunts / Busbar Shunts
15 to 600
0.000083 to 0.003333
0.25
0
RSH
DC Ammeter Shunts / Busbar Shunts
300 to 1200
0.042 to 0.333
0.25
0
RSI
DC Ammeter Shunts / Busbar Shunts
1500 to 2000
0.000025 to 0.000067
0.25
0
RSJ
Precision Base Mounted Shunt
1 to 500
0.0001 to 0.1
0.1
0
RSN

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Precision Current Resistor/ Busbar Shunts
5 to 200
0.00025 to 0.01
0.25
0
RSW
Thin Film Platinum Temperature Sensor
0.1 to 1
100 to 1000
0.1
3850
RTDS
Precision Wirewound Temperature Sensors
1 to 7
100 to 1000
1
300
RTDW
Metal Film
0 to 0.25
10 to 1000000
0.05
5
SCA, SAA, SMA, AA

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Metal Film
0 to 1
50 to 3000000
0.05
5
SF-2

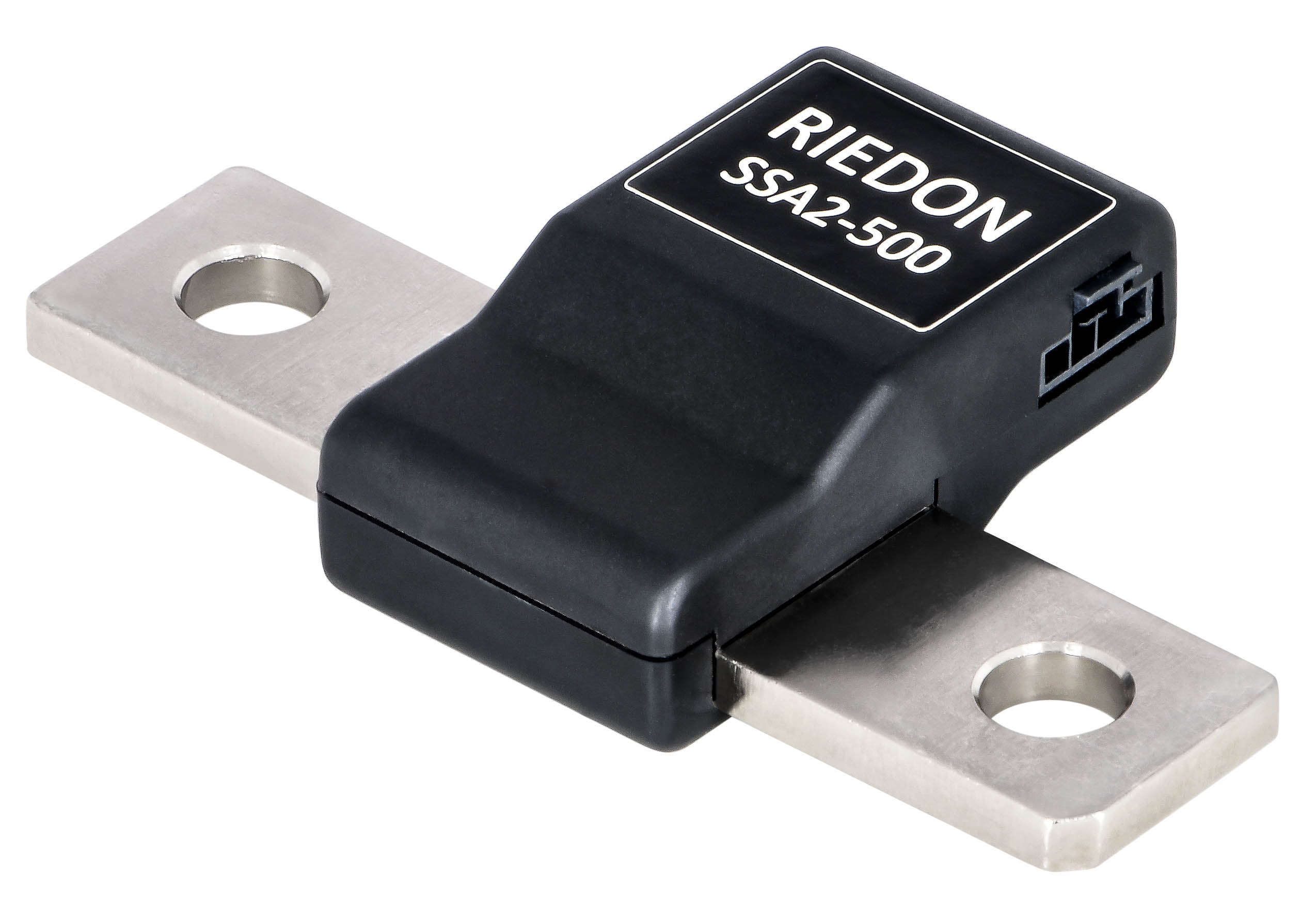

Smart Shunt Current Sensor V2
100 to 1000
0 to 0
0.1
0
SSA2

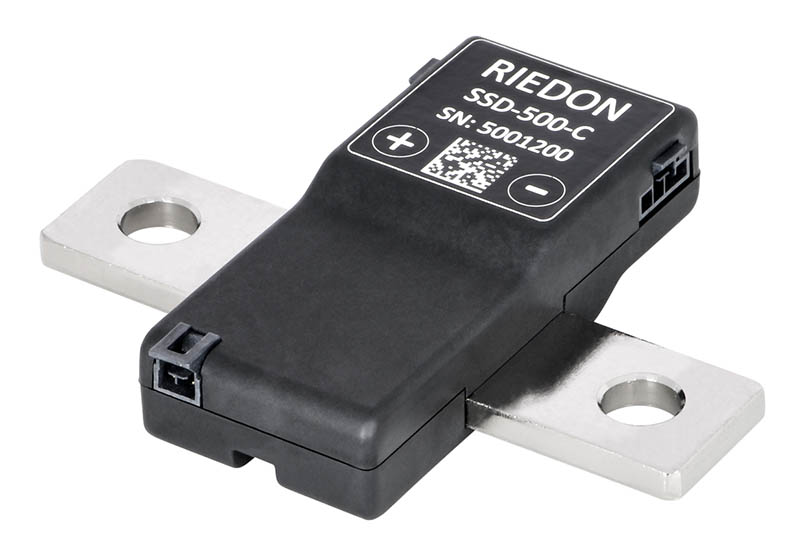

Smart Shunt Digital CAN
10 to 50
0.0003 to 0.00003
0.1
0
SSD-CAN
Smart Shunt Digital RS485
10 to 50
0.0003 to 0.00003
0.1
0
SSD-RS485

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
High Current Shunt
100 to 600
0.000017 to 0.000008
0.25
15
SWA
Thick Film
0.125 to 3
100 to 20000000000
1
100
TF2000 TFC2000
Thick Film
0.75 to 1.35
25 to 10000000
1
100
TF3000
Wirewound
5 to 225
1 to 48000
5
200
TSC

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Wirewound
5 to 225
1 to 48000
5
200
TVC
Wirewound
5 to 300
0.01 to 250000
0.01
20
UAL
Foil Resistor
0.1 to 0.75
5 to 125000
0.01
0.05
UHPC
Foil Resistor
0 to 0.6
1 to 150000
0.005
2
UHPL

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Foil (NiCr)
0.4 to 0.6
1 to 300000
0.005
1
USR 2-0808
Foil (NiCr)
0 to 1
1 to 300000
0.01
3
USR UNR 2-1410
Foil (NiCr)
30 to 50
0.05 to 650
0.01
1
USR UNR 4-3425, 4020
Foil (NiCr)
6 to 15
0.5 to 150000
0.01
3
USS UNS 2-T220

Click on a Picture
to Select
Technology
Power (watts)
Resistance
Tolerance (%)
TCR (ppm/ºC)
Part Number
Wirewound
1 to 5
0.1 to 8200
5
140
UTL
High Power Ceramic Wirewound Resistors
20 to 100
0.5 to 1000
5
260
UWP
Wirewound Vitreous Enamel
3 to 14
0.1 to 100000
1
200
VT
